伺服糾偏控制器系統應用原理

伺服糾偏控制器系統采用高速微處理器，模塊化、數字化、智能化電路設計；先進的程序設計、人性化界面、LCD

液晶屏顯示；高性能元器件及完善的電路保護設計使系統連續穩定運行；控制系統反應時間低于0.01秒；系統自身

精度最高可達0.01mm。它通過簡單、易于操作的界面，提供穩定，精確的伺服糾偏控制系統性能。

這控制器先進的設置功能，可以自動的確定和設置糾偏極性、糾偏點和系統增益。糾偏器探測卷材的邊緣或線條，

讀出卷材的實際位置與設定位置的偏移量，并將偏移量轉換成與之成正比電信號，再將電信號送入控制器，信號

經過控制器放大、校準后，輸出至線性驅動器，線性驅動器根據信號的大小，驅動糾偏導正機構，將卷材恢復至

設定位置。

伺服糾偏控制器可用于輕工、紡織、印染、印刷等行業。光電糾偏控制儀是對薄型物料在高速傳送過程中的位置

偏移進行控制的自動控制系統，具有自動檢測、自動跟蹤、自動糾偏等功能，能對薄膜、不干膠帶、紙張、鋁箔、

帶鋼及其它物料的標志線或邊緣進行跟蹤糾偏，以保證卷繞、分切的整齊。糾偏傳感器探測卷材的邊緣或線條，

讀出卷材的實際位置與設定位置的偏移量，并將偏移量轉換成與之成正比電信號，再將電信號送入控制器，信號

經過控制器放大、校準后，輸出至線性驅動器

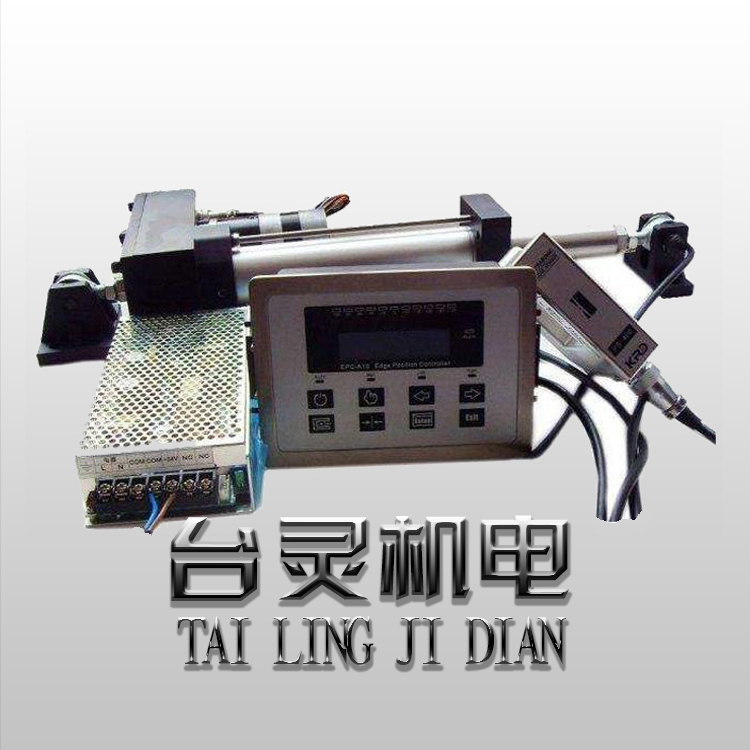

伺服糾偏控制系統涉及極廣，在包裝，印刷，標簽，建筑材料，紙漿，生活用紙，塑料，成衣，線纜，金屬加工

，無紡布，瓦楞紙加工等行業都是必不可少的。一個典型的伺服糾偏控制系統包括糾偏控制器，糾偏感應器，糾

偏框架及驅動器。
